Estimado Daniel.
Gracias por darme la oportunidad de colaborar en esta página.
El tema que me gustaría abordar es el de las odiadas arrugas.
Llevo trabajando en la industria del cartón ondulado más de 30 años. De un tiempo a esta parte, por varios motivos, la formación de arrugas longitudinales en la banda de papel, es más habitual.
Los factores que hacen aparecer este problema son varios:
Gramajes cada vez más bajos en las bobinas para ahorrar costes.
Distancia entre rodillos cada vez mayor, especialmente dentro de los empalmadores para conseguir más metros almacenados
Más cantidad de rodillos, por la misma razón, más metros de reserva de papel.

Las consecuencias de este problema, son de sobra conocidas, perdidas de producción, reclamaciones de clientes, roturas de papel y paradas de línea etc.
Después de pelear durante mucho tiempo con el problema, un buen día, se me ocurrió modificar la forma de los rodillos, de manera que ese cambio de forma, produjese una tensión en la banda de papel, desde la zona central hacia los bordes de papel.
De este modo se combinaría la tensión longitudinal que aplicamos a la banda de papel, con la lateral desde la zona interior hacia los bordes y así evitaríamos la formación de la arruga.
Hay dos maneras diferentes, de aplicar lo que anteriormente explico:
a.- Fabricando los rodillos con la forma conveniente y sustituyéndolos.
b.- Adherir una banda de caucho en el exterior del rodillo, de manera que una vez colocada, cambie la forma del rodillo.
Las ventajas de la segunda opción son varias:
1.- No es necesario desmontar el rodillo.
2.- Es mucho más económica que la primera opción.
3.- No se requiere personal especializado, para la colocación de las bandas de caucho, cualquiera lo puede hacer.
4.- El tiempo promedio para realizar este trabajo en un rodillo, es de menos de 30 minutos.
Con la intención de hacer frente al problema de las arrugas, recientemente he constituido mi propia empresa ROLLERBELTS S.L.
En esta empresa, diseñamos y fabricamos las bandas de caucho customizadas dependiendo de varios parámetros:
Dimensiones del rodillo (diámetro y anchura)
Distancia entre rodillos
Grados de apoyo de la banda de papel en el rodillo
Anchura máxima y mínima de la banda de papel
Materiales utilizados (podemos aplicarlo a cualquier material laminado, papel, film, plástico, textil, tisú, nonwoven etc)
Espero y deseo que le sea de interés este tema.
Saludos cordiales.
Iñaki Armendáriz
Rollerbelts S. L. <rollerbelts@outlook.es>

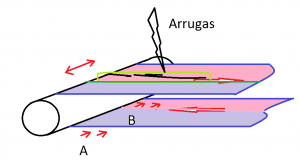

Para explicar de un modo sencillo por qué se forman las arrugas en la banda, diríamos que estas aparecen por el desplazamiento lateral de la misma.
Si imaginariamente dividiésemos la banda de polietileno en dos bandas longitudinales, ambas deberían de desplazarse lateralmente en el mismo sentido y a la misma velocidad. Si la banda que va desde el interior al exterior, realizase su desplazamiento a una velocidad inferior que la que se desplaza desde el exterior hacia el interior, ahí tendríamos formada la arruga.
Actualmente, tenemos las siguientes condiciones:
1.- Rodillos de superficie dura y muy poca rugosidad (Condiciones idóneas para provocar el desplazamiento lateral) en este caso dejamos el guiado lateral de la banda libre.
2.- Cuando intentamos subir la tensión de la banda dificultamos el desplazamiento lateral favoreciendo la formación de arrugas.
3.- Cuando la distancia entre rodillos es grande, los puntos de apoyo de la banda de papel están alejados, la masa a desplazar es mayor y favorecemos las condiciones para la formación de arrugas.

Como evitar la aparición de arrugas.

La propuesta es colocar un forro en los rodillos, que genere unas tensiones laterales, desde el interior al exterior de la banda.
Consiguiendo:
1.-Evitar el desplazamiento lateral de la banda.
2.-Aumentar la tensión de banda
3.-Facilitar el control de tensión.

Características de la funda

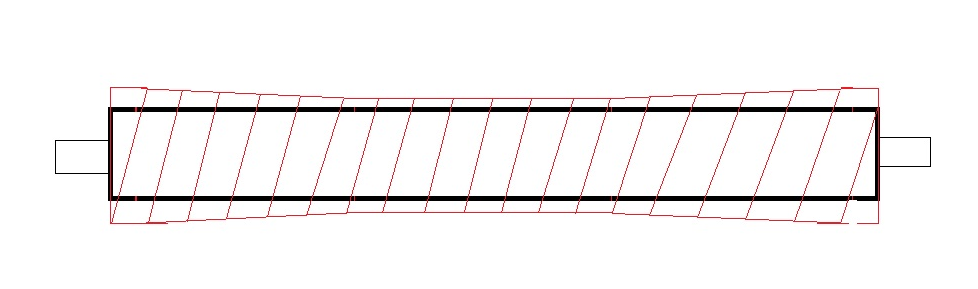

La principal característica de esta funda es que el espesor es variable, en la zona interior menor espesor en la zona exterior mayor espesor.
Este forro se adhiere en espiral recubriendo el contorno de los rodillos.

Se fabrica de manera personalizada para cada medida de rodillo, diámetro y ancho
Fácil instalación, no se necesitan habilidades especiales para su colocación.
Se aprovechan los rodillos actuales, no es necesaria sustitución ni alineación posterior.
La banda de material (papel, plástico, film, tejido, nonwoven etc) al pasar por los rodillos intenta trepar y desplazarse en ambos laterales hacia afuera.
El sistema Rollerbelts genera fuerzas axiales en los bordes de la banda estirándola hacia afuera e impidiendo la formación de arrugas.

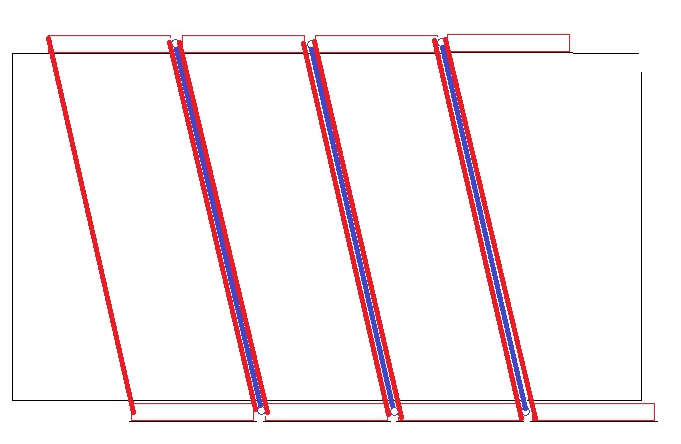

La otra particularidad del sistema Rollerbelts es que colocando un hilo conductor entre cada vuelta de las correas, tal y como aparece en los dibujos.


Conducimos la electricidad estática que se quiere generan entre la banda de papel y los rodillos.
